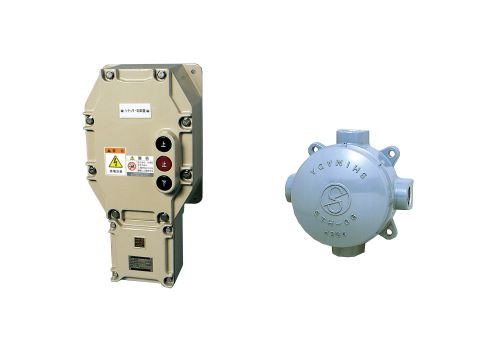

US-600W(d)
- 巻上荷重・最小降下荷重の数値は、6Bドラムを使用した場合を示します。
- 回転数・全負荷電流a／bのaは50Hz、bは60Hzを示します。
- 使用環境：周囲温度−10℃～+40℃（氷結・結露のないこと）、周囲湿度85％RH以下
- 定格時間は+20℃での値です。これを超える場合は定格時間が短くなります。
- 耐久性：10,000開閉
- 上記以外の異電圧も製作可能です。
カタログをPDFでダウンロードする
仕様
| 型式 |
US-600W(d) |
| 電圧 |
三相200V |
三相400V |
| 巻上荷重(kg) |
700(6860N) |
| 最小降下荷重(kg) |
75(735N) |
| 巻取ドラム回転数(r.p.m) |
2.3/2.8 |
2.3/2.8 |
| 出力軸 |
トルク(N・m) |
196 |
| 最小降下トルク(N・m) |
15.7 |
| 回転数(r.p.m) |
9.0/10.7 |
9.0/10.8 |
| モータ |
出力(kW) |
0.4 |
| 回転数(r.p.m) |
1430/1710 |
1430/1720 |
| 全負荷電流(A) |
1.9/1.8 |
1.0/0.92 |
| 定格時間(絶縁種別) |
連続（E種） |
| スプロケット 出力側／ドラム側 |
#60-T13/#60-T50 |
| ローラチェーン |
#60 |
| 開閉機重量(kg) |
57 |
| 防爆仕様 |
防爆構造 |
耐圧防爆 |
| 爆発等級 |
1～2 |
| 発火度 |
G1～G4 |
| 使用場所 |
1種・2種 |
