USA-400GSB/GSBR(2013年5月販売終了)
仕様
型式 | USA-400GSB | USA-400GSBR 無線受信機内蔵型 |
||||||
---|---|---|---|---|---|---|---|---|
電圧 | 単相200V | 単相220V | 単相230V | 単相200V | 単相220V | 単相230V | ||
開閉機全負荷電流(A) | 2.5 | 2.3 | 2.2 | 2.5 | 2.3 | 2.2 | ||
ドラムスプロケット | #40-T50 | 巻上荷重(kg) | 390(3824N) | |||||
最小降下荷重(kg) | 17.4(171N) | |||||||
巻取ドラム回転数(r.p.m) | 4.7/3.7(上昇/下降) | |||||||
出力軸 | トルク(N・m) | 70 | ||||||
最小降下トルク(N・m) | 2.3 | |||||||
回転数(r.p.m) | 24.3/19.4(上昇/下降) | |||||||
モータ | 出力(kW) | 0.20 | ||||||
回転数(r.p.m) | 1500/1200(上昇/下降) | |||||||
全負荷電流(A) | 1.6 | 1.5 | 1.5 | 1.6 | 1.5 | 1.5 | ||
定格時間(分) | 10(プログラム制御方式) | |||||||
制御 | 制御方式 | マイコン制御 | ||||||
停止位置制御 | 上限・・・パルス検出による位置制御方式 下限・・・カウンタリミットによる信号検出方式 |
|||||||

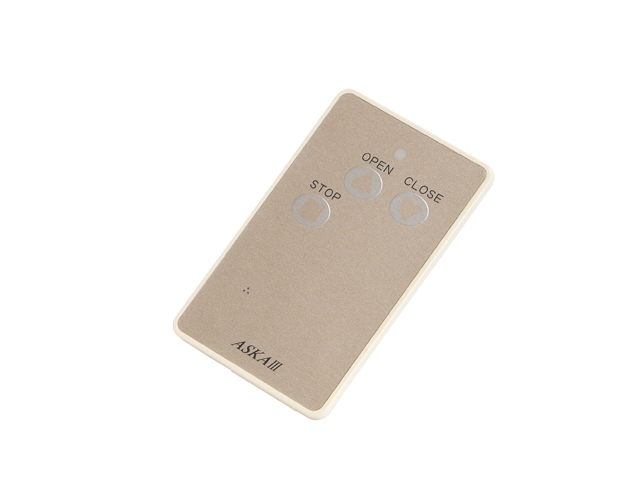

操作入力 | 3点押しボタンスイッチ(2a1b) | 3点押しボタンスイッチ(2a1b) 送信機(AF3-T) |
||||||
障害物感知機構 | パルス検出方式 | |||||||
スプロケット 出力側/ドラム側 | #40-T11/#40-T50 | |||||||
ローラチェーン | #40-117リンク (長さ 1.5m:ジョイントリンク・オフセットリンク付) |
|||||||
開閉機重量(kg) | 17 |
- 巻上荷重・最小降下荷重の数値は、4Bドラムを使用した場合を示します。 5Bドラムを使用した場合の巻上荷重は、表記の0.87倍となります。
- 使用環境:周囲温度-10℃~+40℃(氷結・結露のないこと)、周囲湿度85%RH以下
- シャッターには安全のため補助リミットスイッチ(エマーゼンシスイッチ)を取り付けてください。
- 耐久性:10,000開閉
