UBA-33SK_上昇速度の高速化を実現！
高速化
シャッター上昇速度の高速化を実現！
速度は「低速・高速」の2種類から選べます。
低速は従来品と比べて約1.5倍、高速は従来品と比べて約2倍の速度になりました。
手動操作の軽量化
ボールクラッチを採用したことで手動操作への切り替えが軽く行えます。
パラメータ設定、状態表示ＬＥＤ
制御盤のパラメータ設定により、障害物感知力、各センサ入力の仕様を設定することができるほか、状態表示ＬＥＤで開閉機の作動、異常、外部入力の状態を表示します。
仕様
| 型式 | ＵＢＡ－３３ＳＫ | ||
|---|---|---|---|
| 適用シャフト径 | φ42.7 | ||
| 適用ホイール径 | φ180 | ||
| 電源電圧 | AC100V | ||
| 駆動ホイール | 出力軸トルク(N･m) | 41.7 | |
| 出力軸回転数(r.p.m) | 上昇 | 低速10.4／高速13.9 | |
| 下降 | 8.4 | ||
| 巻上能力(kg) | 30 | ||
| モータ | 出力(W) | 125 | |
| 全負荷電流(A) | 低速2.2／高速2.6 | ||
| 定格時間(分) | 5 | ||
| 制御 | 制御方式 | マイコン制御 | |
| 停止位置制御 | 上限：シャッター巻き締め（過負荷）による原点設定 下限：ホールＩＣカウント制御 |
||

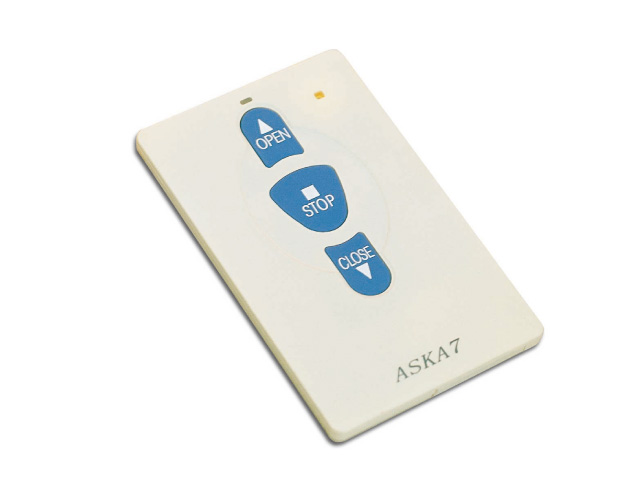

| 操作入力 | 3点押しボタンスイッチ・無線機（併用可能） | ||
| 左右勝手切替機構 | スライドディップスイッチ方式 | ||
| 障害物感知機構 | モータ電流検出方式 | ||
| 保護機能 | 電源ヒューズ遮断・制御盤各異常検出 | ||
| 手動切替機構 | リターンクラッチ方式 | ||
